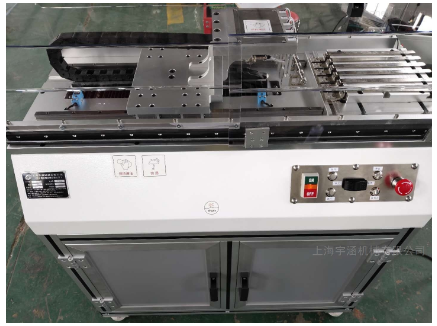

電池片剝離試驗機業用于太陽能行業電池片180度剝離強度試驗，臥式結構省空間，操作方便；五工位同時拉伸可減少人工操作及節約測試時間，也可拓展測試六工位，數據不受影響且保證準確度。

一、電池片剝離試驗機概述

     業用于太陽能行業電池片180度剝離強度試驗，可安裝五個力量傳感器，配合我司自主研發的軟件，采用電腦控制，測試數據同時顯示在電腦軟件上，臥式結構省空間，操作方便；五工位同時拉伸可減少人工操作及節約測試時間，也可拓展測試六工位，數據不受影響且保證準確度。

二、電池片剝離試驗機技術規格

1、 五個TRANSECELL 50N傳感器；

2、 試驗機準確度等級：0.5級；

3、 試驗力測量范圍：0.2%—100%FS；

4、 試驗力示值相對誤差：示值的±1%以內；

5、 試驗力分辨力：大試驗力的1/±300000（全程分辨力不變）；

6、 位移示值相對誤差：示值的±0.5%以內；

7、 位移分辨力：0.001mm；

8、 力控速率調節范圍：0.1-5%FS/S；

9、 力控速率相對誤差：設定值的±1%以內；

10、 橫梁速度調節范圍：0.05—1000mm/min；

11、 橫梁速度相對誤差：設定值1%以內；

12、 恒力、恒變形、恒位移控制范圍：0.5%--100%FS；

13、 恒力、恒變形、恒位移控制精度：設定值<10%FS時，為設定值的±1%以內；設定值≥10%FS時，為設定值的±0.1%以內；

14、 大拉伸行程：380mm；

15、 有效試驗寬度：300mm；

16、 主機外型尺寸（長×寬×高）：約1000*550*950mm；

17、 電源：220V 50Hz 400W；

18、 主機重量：約140kg

三、軟件測試功能簡介

A．載荷位移曲線；載荷、時間曲線；位移、時間曲線；應力、應變曲線。

B．根據各國對試片的要求編輯相應的測試標準，填寫試品資料，編輯測試方法，并可供日后測試選擇。

C．自動儲存本次試驗結果，并可將其編輯為報表打印輸出。有公式編輯功能，可對多個已測試的曲線進行對比。

D．可設定小數點位數，各物理量單位及密碼保護等。

E．自動清零：計算機接到試驗開始指令，測量系統便自動清零；

F．自動回歸：自動識別試驗大力，活動橫梁自動高速返回初始位置；

G．自動存檔：試驗資料和試驗條件自動存盤，杜絕因突然斷電忘記存盤引起的資料丟失；

H．測試過程：試驗過程及測量、顯示、分析等均由微機完成；

I．顯示方式：數據和曲線隨試驗過程動態顯示；

J．結構再現：試驗結果可任意存取，可對數據曲線再分析；

K．曲線遍歷：試驗完成后，可用鼠標找出試驗曲線逐點的力值和變形數據，對求取各種材料的試驗數據方便實用；

L．結果對比：多個試驗特性曲線可用不同顏色迭加、再現、放大、呈現一組試樣的分析比較；

M．曲線選擇：可根據需要選擇應力應變、力時間、強度時間等曲線進行顯示和打??；

N．批量試驗：對參數相同的試驗一次設定后可順次完成一批試樣的試驗；

O．試驗報告：標準格式；

P．限位保護：具有程控和機械兩級保護；

Q．過載保護：當負載超過額定的10%時自動停機；

緊急停機：設有急停開關，用于緊急狀態切斷整機電源；
