1

測試過程

試驗過程及測量、顯示、分析等均由電腦完成；

2

試驗標準

近四十種國家標準和試驗方法，可以滿足客戶多方面的試驗需求；

3

自動清零

試驗開始啟動后，測量系統便自動清零；

4

自動回歸

試驗結束后，活動橫梁自動返回至初始位置；

5

自動保存

采用數據庫管理方式，試驗結束后，試驗數據和曲線自動保存；

6

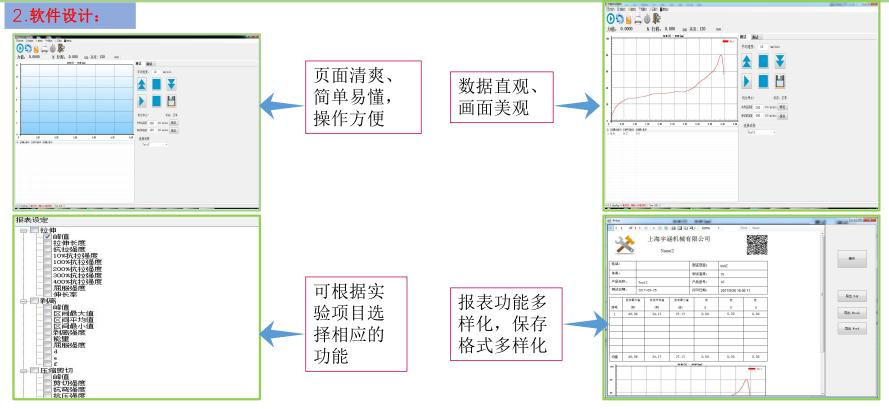

顯示方式

數據和曲線隨試驗過程動態顯示；

7

結構再現

試驗結果可任意存取，可對數據曲線再分析；

8

曲線遍歷

試驗完成后，可用鼠標找出試驗曲線逐點的力值和變形數據，對求取各種材料的試驗數據方便實用；

9

結果對比

多條曲線可用不同顏色迭加、再現、放大、呈現一組試樣的分析比較；

10

曲線選擇

可根據需要選擇應力-應變、力-位移、力-時間、位移-時間等曲線進行顯示和打印；可隨時切換觀察，任意放大縮小，水平或垂直移動，實時高速采樣；

11

批量試驗

對參數相同的試驗，一次設定后可順次完成一批試樣的試驗；

12

試驗報告

可按用戶要求的格式對試驗報告進行編程和打印；

13

數據查詢

可對歷史數據進行查詢，只需輸入一定的條件，試驗數據立即找到；

14

限位保護

具有程控和機械兩級保護；

15

過載保護

當負載超過額定的3%時自動停機；

16

緊急停機

設有急停開關，用于緊急狀態切斷整機電源；

17

自動診斷

系統具有自動診斷功能，定時對測量系統，驅動系統進行過壓、過流、超溫等到檢查，出現異常情況即刻停機。

測量參數

1

較大負荷：

10kN

2

精度等級：

0.5級

3

試驗力測量范圍：

0.4%-100% FS

4

試驗力示值誤差：

示值的±0.5%以內

5

試驗力分辨率：

1/500000，全程不分檔，且全程分辨率不變

6

力控速率調節范圍：

0.005-5%FS/s

7

變形測量范圍：

0.2%-100% FS

8

變形示值誤差：

示值的±0.5%以內

9

變形速率調節范圍：

0.005-5%FS/s

10

變形測量分辨率：

1/500000，全程不分檔，且全程分辨率不變

11

位移分辨率：

0.025μm

控制參數

1

位移控制速度范圍：

0.001-600mm/min

2

位移控制速度精度：

速率＜0.5mm/min時，為設定值的±0.5%以內；速率≥0.5mm/min時，為設定值的±0.2%以內；

3

應力控制速率范圍：

0.005-5%FS/s

4

應力控制速率精度：

速率＜0.05%FS/s時，為設定值的±0.5%以內；速率≥0.05%FS/s時，為設定值的±0.2%以內；

5

應變控制速率范圍：

0.005-5%FS/s

6

應變控制速率精度：

速率＜0.05%FS/s時，為設定值的±1%以內；速率≥0.05%FS/s時，為設定值的±0.5%以內；

主機參數

1

傳感器

1000KG  200KG  20KG  3個規格，美國傳力

2

有效拉伸空間:

1200mm

3

拉伸空間（含夾具）

1600mm

4

電源功率:

220V  50HZ;

5

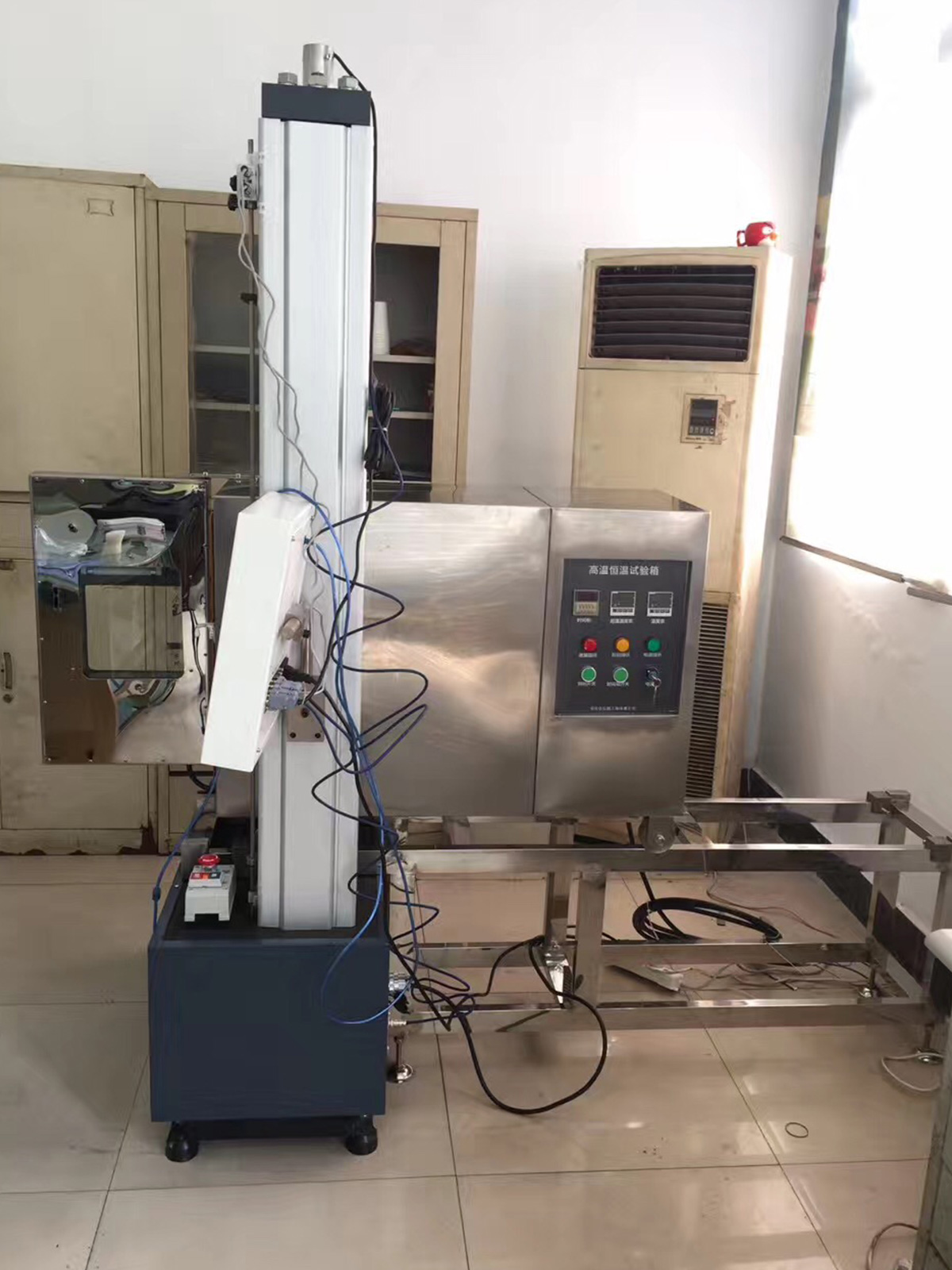

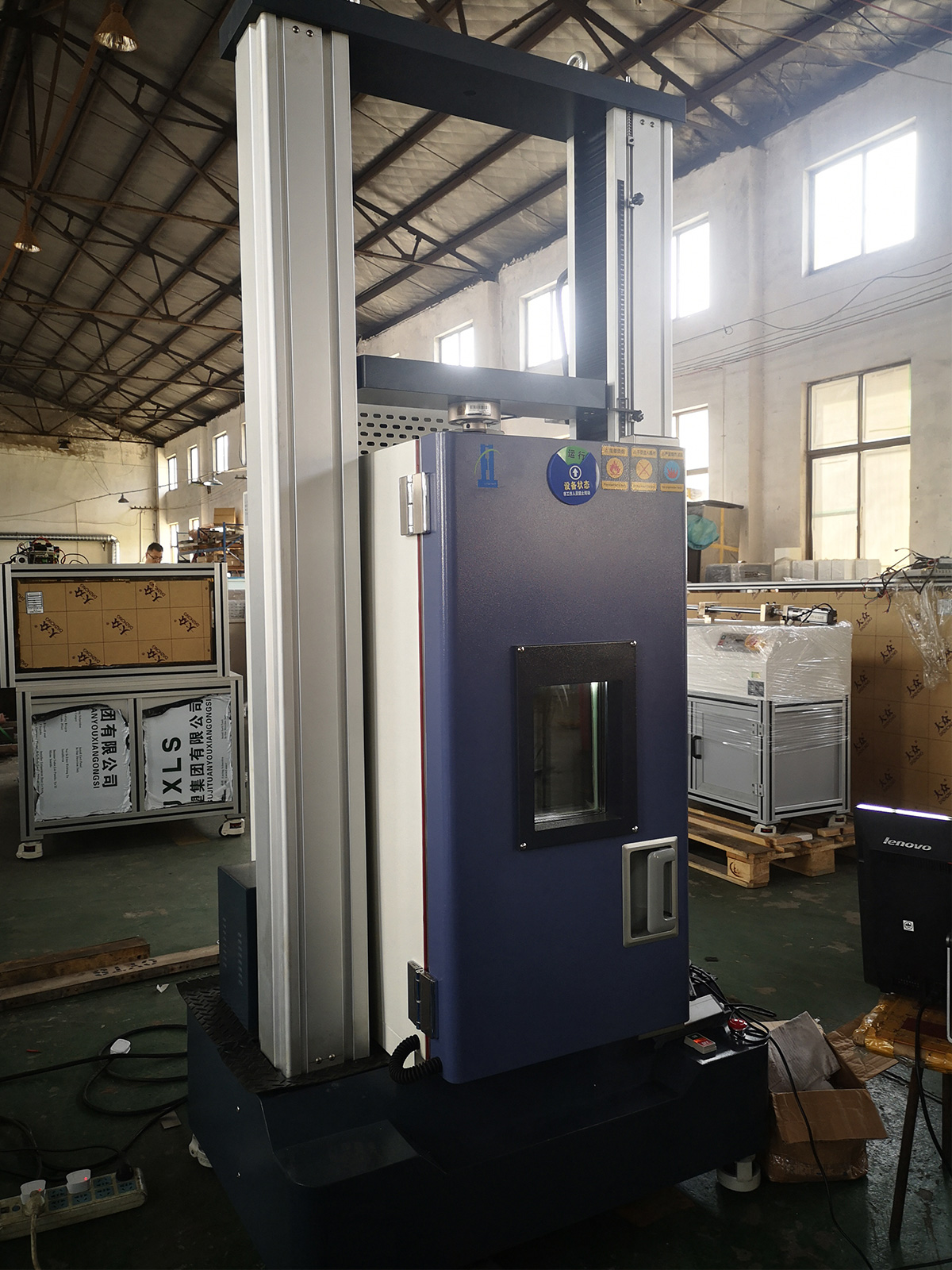

可推動式高低溫箱：

-50℃-220℃，箱內空間為400*400*800mm，箱體有效拉伸空間600mm，溫度控制精度±1℃，升降溫速率3℃/min；

6

引伸計：

可轉動大變形引伸計

7

工裝夾具：

1） 電池片三點彎曲四點彎曲夾具

2） EVA背板剝離夾具

3） 焊帶拉伸夾具

4） 接線盒拉伸夾具

5） 高分子材料拉伸夾具

6） 20mm*20mm上下壓板一套

設備參考行業標準

GB/T 2611-2007 《試驗機  通用技術要求》

JB/T 7406.1-1994 《試驗機術語  材料試驗機》

GB/T 16491-2008 《電子式萬能試驗機》

GB/T 16825.1-2008 《靜力單軸試驗機的檢驗 第1部分：拉力和（或）壓力試驗機測力系統的檢驗與校準》

GB/T 22066-2008 《靜力單軸試驗機計算機數據采集系統的評定》

JJG 139-1999 《拉力、壓力和萬能材料試驗機》

JB/T 6146-2007 《引伸計技術條件》

JJG 475-2018 《電子式萬能試驗機》

ISO/IEC17025:2005-5-15《檢測和校準實驗室能力的通用要求》

JB/T 6147-2007 《試驗機包裝、包裝標志、儲運技術要求》

1

主機框架

上海宇涵

1臺

2

電機及驅動系統

睿能

1套

3

同步減速系統

利明

1套

4

絲杠

TBI

1套

5

電子顯示器

上海宇涵

1套

6

1000KG傳感器

美國傳力

1只

7

200KG傳感器

美國傳力

1只

8

20KG傳感器

美國傳力

1只

9

力量存儲器

上海宇涵

3套

10

電池片三點彎曲四點彎曲夾具

上海宇涵

1套

11

EVA背板剝離夾具

上海宇涵

1套

12

焊帶拉伸夾具

上海宇涵

1套

13

接線盒拉伸夾具

上海宇涵

1套

14

高分子材料拉伸夾具

上海宇涵

1套

15

上下壓板

上海宇涵

1套

16

大變形引伸計

上海宇涵

1套

17

高低溫箱

上海松試

1套

18

電腦

（win10系統,內存8G，自帶wifi）

聯想

1套

19

計量報告

第三方

1份

20

軟件及控制系統

上海宇涵

1套

21

常用工具

上海宇涵

1套

22

操作說明書

上海宇涵

1份
